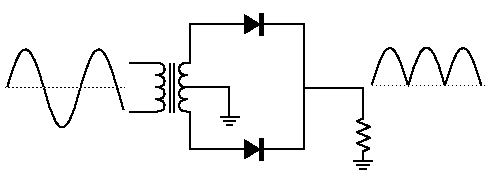

Center-Tap Full-Wave Rectifier

中心抽头全波整流器
Add filter
添加滤波器
 Index

Rectifiers
索引整流器

HyperPhysics*****Electricity and magnetism*****Electronics
HyperPhysics ***** 电磁学 ***** 电子学
R Nave
 Go Back
返回

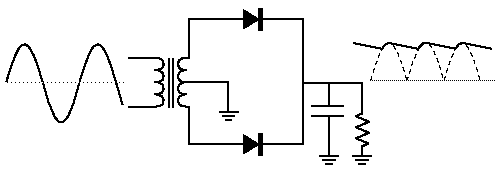

Center-Tap Full-Wave Rectifier

中心抽头全波整流器
Remove filter
去除滤波器
Examine ripple voltage
检查 ripple 电压
Varieties of filters
滤光片的种类
 Index

Rectifiers
索引整流器

HyperPhysics*****Electricity and magnetism*****Electronics
HyperPhysics ***** 电磁学 ***** 电子学
R Nave
 Go Back
返回

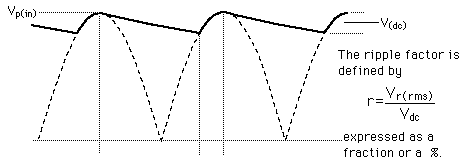

Ripple for RC Filter

RC滤波器的波动

The rms ripple voltage for an RC filter can be approximated by

RC滤波器的均方纹波电压可以近似表示为
Show
显示

and the DC output level by

以及由直流输出电平决定的
Calculation
计算

Note: These ripple descriptions assume the U.S. standard 60 Hz electrical supply. They can be modified to 50 Hz by examination of the expressions.

注意：这些波动描述假设使用的是美国标准的60赫兹交流电源。通过检查表达式可以将其修改为50赫兹。
 Index

Rectifiers
索引整流器

HyperPhysics*****Electricity and magnetism*****Electronics
HyperPhysics ***** 电磁学 ***** 电子学
R Nave
 Go Back
返回




Ripple for RC Filter

RC滤波器的波动
For
对于
 = and
并且
 =
with input peak voltage
输入峰值电压
 = V
the DC output voltage is
直流输出电压是
 = V
and the ripple voltage is
并且 ripple 电压是
 = mV or = %
= mV 或 = %
中文译文中的待填/计算数值依次对应：1：vr 2：vr2。实际数值以上方原输入框为准。
Development of Ripple Expressions
ripple 表达式的开发
 Index

Rectifiers
索引整流器

HyperPhysics*****Electricity and magnetism*****Electronics
HyperPhysics ***** 电磁学 ***** 电子学
R Nave
 Go Back
返回

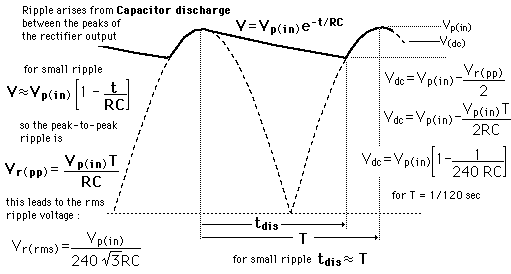

Development of Ripple Expressions

ripple 表达式的开发
Capacitor discharge
电容器放电
More detail on ripple voltage expression
关于 ripple 电压表达式的更多细节
Calculation
计算
 Index

Rectifiers
索引整流器

HyperPhysics*****Electricity and magnetism*****Electronics
HyperPhysics ***** 电磁学 ***** 电子学
R Nave
 Go Back
返回

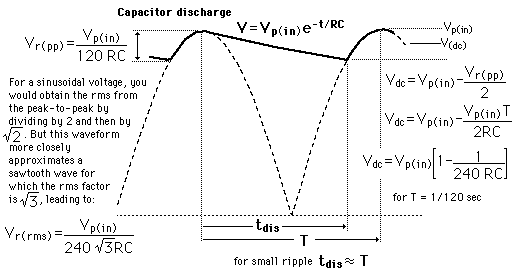

RMS Ripple Voltage

均方根纹波电压
Capacitor discharge
电容器放电
Development of ripple voltage expressions
ripple 电压表达式的开发
Calculation
计算
 Index

Rectifiers
索引整流器

HyperPhysics*****Electricity and magnetism*****Electronics
HyperPhysics ***** 电磁学 ***** 电子学
R Nave
 Go Back
返回





计算模块中未附着于文字的输入框：
中文译文中的待填/计算数值依次对应：1：r 2：cc 3：vi 4：vo。实际数值以上方原输入框为准。
